Вимірювальний перетворювач на основі механотронного п'єзоакустичного датчика тиску
Вантажиться...
Дата
2019
Автори
Таранчук, Алла Анатоліївна
Підченко, Сергій Костянтинович
Акулинічев, Артем Аркадійович
Співак, Анна Валеріївна
Жизневський, Артем Ігорович
Назва журналу
Номер ISSN
Назва тому
Видавець
Міністерство економічного розвитку і торгівлі України
Анотація
Вимірювальний перетворювач містить частотний датчик тиску з кварцовим резонатором, що
збуджується у модульованому тиском зазорі, вимірювальний автогенератор, до частотозадавального кола якого включений кварцовий резонатор датчика тиску, смуговий фільтр для
виділення сигналу інформаційної частоти автогенератора, адаптивний кварцовий частотний
детектор (дискримінатор) з колом ємнісного керування частотою дискримінації, підсилювач
постійного струму для підсилення сигналу розузгодженості частотного детектора, вихід якого
через схему формування напруги підключений до кола ємнісного керування і є виходом
вимірюваного перетворювача. Ємнісне коло керування частотою дискримінації частотного
детектора виконано на основі матричного МЕМС-конденсатора з електростатичним
керуванням, схема формування напруги є багатоканальною і забезпечує індивідуальне
керування кожним елементарним електродом МЕМС-конденсатора, додатково введені
помножувач частоти, контролер адаптивного налаштування частотою дискримінації з аналогоцифровим перетворювачем сигналу та фільтр нижніх частот, причому вхід помножувача
частоти підключений до виходу смугового фільтра, а вихід помножувача частоти підключений
до входу частотного детектора (дискримінатора), вихід підсилювача постійного струму через
фільтр нижніх частот підключений до входу аналога - цифрового перетворювача сигналу
контролера адаптивного налаштування, а цифровий вихід контролера підключений до
багатоканальної схеми формування напруг керування МЕМС конденсатором і є виходом
вимірювального перетворювача.
Опис
Ключові слова
Бібліографічний опис

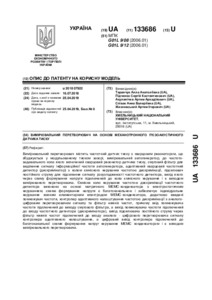

Пат. 133686 Україна, МПК G 01 L 9/08 (2006.01), G 01 L 9/12 (2006.01). Вимірювальний перетворювач на основі механотронного п'єзоакустичного датчика тиску / А. А. Таранчук, С. К. Підченко, А. А. Акулинічев, А. В. Співак, А. І. Жизневський ; заявник і патентовласник Хмельниц. нац. ун-т. – № u 2018 07922 ; заявл. 16.07.2018 ; опубл. 25.04.2019, Бюл.№ 8.
