Стенд випробування частотних перетворювачів
Вантажиться...
Дата
2019
Автори
Горященко, Костянтин Леонідович
Горященко, Сергій
Стецюк, Віктор Іванович
Стрельбицький, Віктор Васильович
Назва журналу
Номер ISSN
Назва тому
Видавець
Міністерство економічного розвитку і торгівлі України
Анотація
Стенд випробування частотних перетворювачів містить асинхронний двигун; незалежний
вентилятор; ваговий механізм; перетворювач частоти, що формує напругу заданої частоти
асинхронного двигуна; гальмівний резистор, під'єднаний до перетворювача частоти;
додатковий перетворювач частоти, що керує випробуваним частотно-регульованим
асинхронним двигуном; три датчики струму та терморезистори, вбудовані в обмотку
асинхронного двигуна. Стенд містить мікропроцесорну систему керування, перетворювач
частоти, що формує напругу заданої частоти двигуна, гальмівний резистор, під'єднаний до
перетворювача частоти через вимірювач струму та напруги, три датчики струму включені в
розрив кола живлення електродвигуна. Сам стенд може спрацювати з як з асинхронним, так і з
синхронним двигуном.
Опис
Ключові слова
Бібліографічний опис

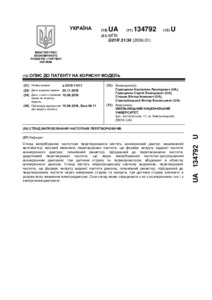

Пат. 134792 Україна, МПК G 01 R 31/34 (2006.01). Стенд випробування частотних перетворювачів / К. Л. Горященко, С. Л. Горященко, В. І. Стецюк, В. В. Стрельбицький ; заявник і патентовласник Хмельниц. нац. ун-т. – № u 2018 11411 ; заявл. 20.11.2018 ; опубл. 10.06.2019, Бюл.№ 11.
